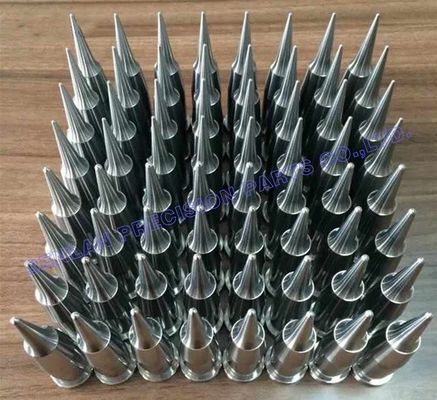

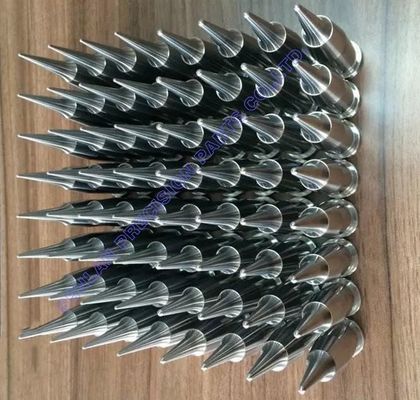

64-حفرهای دقیق هسته درج برای قالبهای تزریقی با حجم بالا
در قالبهای تزریقی با حفره بالا، عملکرد با ثبات تعریف میشود. یک قالب 64-حفرهای تنها زمانی میتواند به طور مؤثر کار کند که هر درج هسته با کنترل ابعادی دقیق و دقت مطابق در کل مجموعه تولید شود. درجهای هسته دقیق 64-حفرهای ما قطعات قالب سفارشیسازی شده برای قالبگیری تزریقی با حجم بالا هستند، جایی که عملکرد پایدار چرخه، خروج قابل پیشبینی و تکرارپذیری حفره به حفره حیاتی است.تطابق ابعادی حفره به حفره در ویژگیهای شکلدهی حیاتیقالبگیری تزریقی با حجم بالابه عنوان یک تولیدکننده قطعات قالب دقیق سفارشی، ما مجموعههای درج هسته را از نقشههای مشتری با فرآیندهای کنترل شده برای دقت هممحور، هندسه نوک، پرداخت سطح و قابلیت تعویض تولید میکنیم. چه برای ساخت قالبهای جدید و چه برای مجموعههای جایگزین استفاده شوند، این درجهای هسته برای پشتیبانی از خروجی سریع و کیفیت ثابت در مقیاس ساخته شدهاند.شرح محصول
درج هستهعنصر شکلدهنده در نیمه متحرک قالب تزریقی است که هندسه داخلی و ویژگیهای عملکردی را ایجاد میکند. در پیکربندی 64-حفرهای، مجموعه هسته باید به عنوان یک سیستم مطابق تولید شود - تغییرات کوچک در بین هستهها میتواند به سرعت به نقص، تناسب ناهمگون یا پنجرههای فرآیند ناپایدار منجر شود.ویژگیهای معمول
تولید با تعداد بالا با ثبات دقیق حفره به حفره
پروفیلهای چرخان دقیق و باریک که نیاز به صافی و لرزش کنترل شده دارندنوکهای شکلدهنده که هندسه آنها مستقیماً بر تناسب قطعه، آببندی یا عملکرد مونتاژ تأثیر میگذاردبخشهای تناسب حیاتی (قطرهای موقعیتیابی/شانهها) که برای مونتاژ تکرارپذیر در صفحه هسته طراحی شدهانداولویتهای کلیدی تولیدهندسه شکلدهی ثابت در تمام 64 قطعه
ویژگیهای مرجع و موقعیتیابی کنترل شده برای قابلیت تعویض
- پرداخت سطح و کیفیت لبه برای آزادسازی پایدار و کاهش سایش بهینه شده استاستراتژی ردیابی و بازرسی مناسب برای مدیریت مجموعه
- مواد، سختی و پرداخت مطابق با نقشه و الزامات تولید شما تولید میشوند.کاربردها
- این درجهای هسته دقیق 64-حفرهای در قالبهای تزریقی با حجم بالا که در آنها خروجی بالا و تکرارپذیری دقیق مورد نیاز است، استفاده میشوند، مانند:
- قالبهای چند حفرهای که نیاز به مجموعههای هسته مطابق دارند
قالبهای تولیدی که نیازمند خروج پایدار و رفتار چرخه ثابت هستند
- مشخصات عملیات حرارتی / سختی هدفقابلیتهای دقت و تولیدتولید هسته با حفره بالا بیش از دقت تک قطعه نیاز دارد - نیاز به کنترل در سطح مجموعه دارد.
- فرآیندهای تولیدماشینکاری/تراش CNC دقیق برای شکلدهی پروفیلها و بخشهای موقعیتیابیسنگزنی برای تناسبهای حیاتی، مناطق آببندی و سطوح مرجع (در صورت لزوم)
- EDM / EDM سیمی برای ویژگیهای خاص (بسته به پروژه)
- هماهنگی عملیات حرارتی برای سختی و پایداری هدف
پولیش / پرداخت نهایی برای سطوح شکلدهی و مناطق سایش
گردش کار تطبیق مجموعه برای حفظ ثبات حفره به حفره
کنترلهای کلیدی برای ثبات 64-حفرهایتطابق ابعادی حفره به حفره در ویژگیهای شکلدهی حیاتیکنترل صافی و لرزش برای هستههای بلند/باریکهندسه نوک و پرداخت سطح ثابت برای کاهش تغییرات در نتایج قالبگیریتلرانسهای تناسب تکرارپذیر برای مونتاژ درجا و تعویض سریع
- گزینههای نمونهگیری آماری یا بازرسی 100% بر اساس الزامات کیفیت شما
- بازرسی و مستندات
- گزارشهای بازرسی ابعادی برای ویژگیهای کلیدی (موجود)
گواهی مواد و سوابق عملیات حرارتی در صورت درخواست
علامتگذاری قطعه / شماره سریال برای ردیابی و مدیریت مجموعهارزش مشتری برای تولید با حفره بالابازده بالاتر در تولید انبوه
مجموعههای هسته مطابق، تغییرات حفره به حفره را کاهش میدهند و به حداقل رساندن رد شدهها و بهبود بازده کلی کمک میکنند.
- قالبگیری و خروج پایدارتر
- پرداخت سطح کنترل شده و تناسبهای دقیق از رفتار آزادسازی ثابت پشتیبانی میکنند و زمان خرابی ناشی از چسبندگی یا خروج ناهمگون را کاهش میدهند.
- نگهداری سریعتر با قطعات یدکی قابل تعویض
- هستههای قابل تعویض امکان تعویض سریع را بدون بازسازی کل قالب فراهم میکنند و خطوط تولید با حجم بالا را فعال نگه میدارند.
- چرخه عمر قابل پیشبینی و هزینه کل کمتر
- انتخاب مواد، سختی و مدیریت سایش مناسب، فواصل سرویس را افزایش داده و هزینههای نگهداری بلندمدت را کاهش میدهد.
آنچه برای قیمتگذاری نیاز داریم
- برای قیمتگذاری دقیق درجهای هسته دقیق 64-حفرهای، لطفاً ارائه دهید:CAD سهبعدی (STEP/IGES) و نقشه دوبعدی (PDF/DWG)
- تعداد: 64 عدد در هر مجموعه (و تعداد مجموعههای مورد نیاز)الزامات مواد (یا الزامات عملکرد برای توصیه)
- مشخصات عملیات حرارتی / سختی هدفالزامات پرداخت سطح برای مناطق شکلدهیلیست ابعاد حیاتی (هندسه نوک، تناسبهای موقعیتیابی، لرزش/صافی)
- جزئیات رابط قالب (تناسب صفحه هسته، شانه/قطر موقعیتیابی، روش نگهداری)نیازهای بازرسی/مستندات (FAI، گزارش CMM، نمونهگیری در مقابل بازرسی 100%)زمان تحویل مورد نیاز و الزامات بستهبندی
- اگر اینها هستههای جایگزین هستند، ارائه ابعاد رابط صفحه هسته موجود به اطمینان از سازگاری درجا کمک میکند.
سوالات متداول
- آیا میتوانید 64 درج هسته را به عنوان یک مجموعه مطابق تولید کنید؟
- بله. ما از کنترلهای سطح مجموعه برای حفظ ثبات حفره به حفره پیروی میکنیم و میتوانیم دادههای بازرسی را برای ابعاد کلیدی ارائه دهیم.
- کدام ابعاد معمولاً در درجهای هسته با حفره بالا حیاتیترین هستند؟
معمولاً هندسه نوک شکلدهنده، قطرهای/شانههای موقعیتیابی، و لرزش/صافی - زیرا بر کیفیت قطعه، تناسب مونتاژ و پایداری خروج تأثیر میگذارند.
آیا ردیابی را برای مجموعههای بزرگ ارائه میدهید؟
بله. گزینههای علامتگذاری سریال و مدیریت مجموعه برای پشتیبانی از نگهداری و کنترل قطعات یدکی موجود است.
آیا میتوانید سفارشات جایگزینی فوری را پشتیبانی کنید؟
ما میتوانیم تولید فوری را بر اساس هندسه، مسیر عملیات حرارتی، دامنه بازرسی و ظرفیت فعلی ارزیابی کنیم.
آیا گزارشهای بازرسی ارائه میدهید؟
بله. ما میتوانیم گزارشهای بازرسی ابعادی (ویژگیهای کلیدی یا گزارش کامل) را مطابق با الزامات شما ارائه دهیم.
به یک تامینکننده قابل اعتماد برای درجهای هسته دقیق 64-حفرهای برای قالبهای تزریقی با حجم بالا نیاز دارید؟
نقشههای STEP/2D، الزامات مواد و سختی، تعداد (مجموعه) و زمان تحویل هدف خود را برای ما ارسال کنید. ما به سرعت با یک قیمتگذاری واضح و گزینههای مستندات کیفی موجود پاسخ خواهیم داد.
