درجهای هسته سفارشی برای قطعات قالب ماشینکاری CNC
درجهای هسته اجزای قالب دقیق هستند که ویژگیهای داخلی حیاتی قطعات قالبگیری تزریقی را تشکیل میدهند. استفاده از درجهای هسته به جای ماشینکاری مستقیم هندسه هسته در یک صفحه کامل، بهبود میبخشدقابلیت سرویسدهی، کنترل دقت و راندمان نگهداریبه خصوص برای قالبهایی که چرخههای بالایی دارند یا نیاز به بازسازی مکرر دارند.
مادرجهای هسته سفارشیطبق نقشههای مشتری به عنوان بخشی از خدمات تولید قطعات قالب دقیق ما ماشینکاری CNC میشوند. ما بر کیفیت تکرارپذیر در قطعات تکی و مجموعههای چند قطعهای تمرکز میکنیم، با فرآیندهای ماشینکاری کنترلشده برایدیتومها، فیتها، هممرکزی/لرزش، پرداخت سطح و قابلیت تعویضچه برای قالبهای جدید و چه برای ابزارهای جایگزین، درجهای هسته ما برای پشتیبانی از مونتاژ پایدار و عملکرد قالبگیری مداوم ساخته شدهاند.
شرح محصول

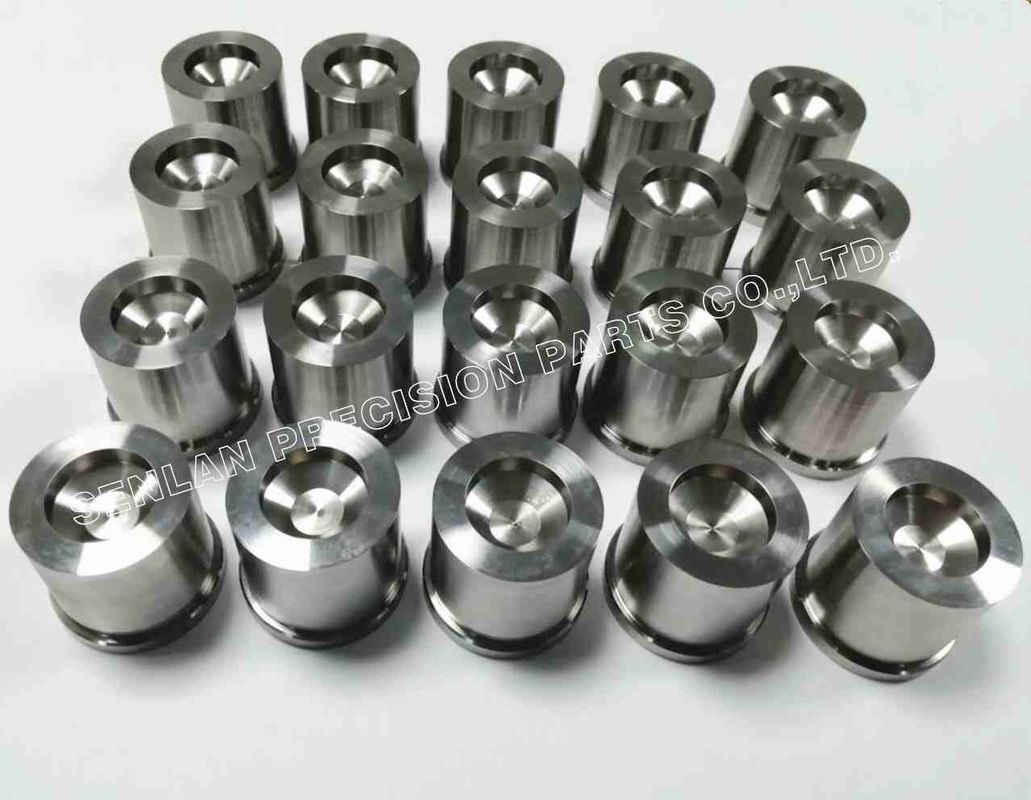

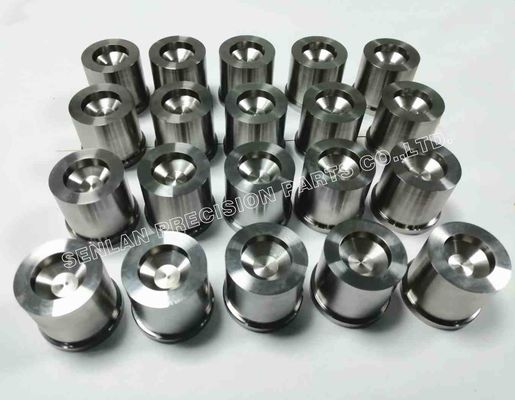

یکدرج هسته (هسته قالب)یک جزء شکلدهنده قابل تعویض است که معمولاً در نیمه متحرک قالب تزریقی نصب میشود. این قطعه هندسه داخلی مانند سوراخها، قطر داخلی، سطوح نشیمنگاه، کانالها و رابطهای کاربردی را ایجاد میکند - ویژگیهایی که اغلب تعیین میکنند آیا قطعه قالبگیری شده به درستی مونتاژ میشود و به طور قابل اعتماد عمل میکند.
مشخصات معمول
- هندسههای استوانهای یا پلهای با دیتومهای موقعیتیابی کنترلشده
- مناطق شکلدهی کاربردی نیاز به پرداخت سطح ظریف دارند
- ویژگیهای نصب فیت تنگ (شانهها، قطر موقعیتیابی، جزئیات نگهداری)
- طراحی قابل تعویض برای کاهش زمان توقف و افزایش عمر قالب
عناصر طراحی رایج
- موقعیتیابی قطر/شانه برای نصب تکرارپذیر
- مشخصات نوک شکلدهنده یا ویژگیهای هندسه داخلی
- ویژگیهای مربوط به تخلیه/تهویه همانطور که توسط طراحی قالب مشخص شده است
- بخشهای رزوه شده اختیاری یا رابطهای مونتاژ (در صورت نیاز)
مواد، عملیات حرارتی و پرداخت
ماده درج هسته بر اساس سایش، قرار گرفتن در معرض خوردگی، قابلیت پولیش مورد نیاز و عمر سرویس مورد انتظار انتخاب میشود. گزینههای معمول شامل فولادهای قالب ضد زنگ و فولادهای ابزار است. عملیات حرارتی و عملیات سطحی/پوششهای اختیاری میتوانند طبق مشخصات شما برای بهبود سختی، مقاومت در برابر سایش و پایداری سطح اعمال شوند.
کاربردها
درجهای هسته سفارشی درقالبهای تزریق پلاستیکبرای موارد زیر استفاده میشوند:
- ساخت قالبهای جدید که نیاز به ساخت هسته مبتنی بر درج دارند
- هستههای جایگزین برای نگهداری و بازسازی
- قالبهای چند حفرهای که نیاز به تطابق مداوم هسته به هسته دارند
- قالبهای با الزامات تلرانس تنگ که تکرارپذیری ضروری است
- برنامههای ابزارسازی که برای کاهش زمان توقف به درجهای یدکی قابل تعویض متکی هستند
(محصولات نهایی بسته به طراحی مشتری متفاوت است؛ ما طبق نقشهها و معماری قالب شما تولید میکنیم.)
قابلیتهای دقت و تولید
درجهای هسته اغلب فیتهای تنگ را با مناطق شکلدهی حیاتی برای پرداخت ترکیب میکنند. ما پارامترهایی را که بر پایداری قالبگیری و تکرارپذیری مونتاژ تأثیر میگذارند، کنترل میکنیم.
فرآیندهای تولید
- تراش و فرز دقیق CNC
- سنگزنی برای فیتهای حیاتی، دیتومها و سطوح آببندی (در صورت نیاز)
- EDM / EDM سیمی برای هندسه خاص (بسته به پروژه)
- هماهنگی عملیات حرارتی برای سختی هدف و پایداری ابعادی
- پولیش/پرداخت ظریف برای سطوح شکلدهی
- تطابق مجموعه و کنترل سازگاری برای سفارشات چند قطعهای
کنترلهای کیفیت کلیدی
- ماشینکاری مبتنی بر دیتوم برای اطمینان از نصب تکرارپذیر
- کنترل تلرانس فیت (قطرهای/شانههای موقعیتیابی) برای کاهش نیاز به تنظیم دستی
- کنترل هممرکزی/لرزش برای طرحهای هممحور یا پلهای
- مدیریت پرداخت سطح برای آزادسازی پایدار و کاهش سایش
- کنترل سازگاری در مجموعهها (گزینههای نمونهگیری یا بازرسی ۱۰۰٪)
بازرسی و مستندات
- گزارشهای بازرسی ابعادی موجود است (ویژگیهای کلیدی یا گزارش کامل)
- گواهی مواد و سوابق عملیات حرارتی در صورت درخواست
- گزینههای علامتگذاری/قابلیت ردیابی برای مدیریت مجموعه
ارزش مشتری برای قابلیت اطمینان قالب مبتنی بر درج
نگهداری سریعتر و زمان توقف کمتر
درجهای هسته قابل تعویض امکان تعویض هدفمند را بدون نیاز به بازسازی کل بلوک یا صفحه قالب فراهم میکنند.
عملکرد قالبگیری مداوم
دیتومهای دقیق و فیتهای کنترلشده تکرارپذیری را بهبود میبخشند و تنوع ناشی از تفاوتهای مونتاژ را کاهش میدهند.
عمر طولانیتر قالب
ماده بهینهشده و عملیات سطحی مقاومت در برابر سایش را بهبود میبخشد و از مناطق شکلدهی حیاتی در طول چرخههای تولید طولانی محافظت میکند.
قابلیت تعویض بهتر برای برنامههای قطعات یدکی
درجهای تطبیق داده شده و تولید مداوم از تعویض سریع و برنامههای نگهداری قابل پیشبینی پشتیبانی میکنند.
برای قیمتگذاری به چه چیزی نیاز داریم
برای قیمتگذاری دقیق درجهای هسته سفارشی، لطفاً ارائه دهید:
- CAD سهبعدی (STEP/IGES) و نقشه دوبعدی (PDF/DWG)
- تعداد (قطعات تکی یا مجموعههای چند قطعهای)
- الزامات مواد (یا شرایط عملیاتی برای توصیه)
- مشخصات عملیات حرارتی/سختی هدف
- الزامات پرداخت سطح برای مناطق شکلدهی (Ra / سطح پولیش)
- تلرانسهای حیاتی (دیتومها، فیتها، لرزش/هممرکزی، مناطق آببندی در صورت لزوم)
- جزئیات رابط قالب (قطر/شانه موقعیتیابی، روش نگهداری، ابعاد صفحه جفتشونده)
- نیازهای بازرسی/مستندات (FAI، فرمت گزارش، نمونهگیری در مقابل بازرسی ۱۰۰٪)
- زمان تحویل و الزامات بستهبندی
اگر این یک درج هسته جایگزین است، اشتراکگذاری ابعاد رابط جفتشونده به اطمینان از سازگاری مستقیم کمک میکند.
سوالات متداول
آیا درجهای هسته را صرفاً طبق نقشههای مشتری تولید میکنید؟
بله. ما طبق نقشهها، GD&T و مراجع دیتوم شما تولید میکنیم. اگر تلرانسها مشخص نشده باشند، میتوانیم یک طرح تلرانس عملی برای تأیید پیشنهاد دهیم.
حیاتیترین ویژگیهای یک درج هسته چیست؟
به طور معمول، هندسه شکلدهی، دیتومهای موقعیتیابی و ویژگیهای هممحور (لرزش/هممرکزی) بر فیت مونتاژ و سازگاری قطعه قالبگیری شده تأثیر میگذارند.
آیا میتوانید مجموعههای تطبیق داده شده برای قالبهای چند حفرهای عرضه کنید؟
بله. ما میتوانیم مجموعههای تطبیق داده شده با تغییرات کنترلشده تولید کنیم و دادههای بازرسی را برای ابعاد کلیدی ارائه دهیم.
آیا پولیش و پرداخت را روی سطوح شکلدهی ارائه میدهید؟
بله. پولیش و پرداخت ظریف را میتوان طبق الزامات شما اعمال کرد.
آیا گزارشهای بازرسی و گواهی مواد ارائه میدهید؟
بله. گزارشهای بازرسی، گواهی مواد و سوابق عملیات حرارتی در صورت درخواست موجود است.
به یک تامینکننده قابل اعتماد برایدرجهای هسته سفارشی و قطعات قالب ماشینکاری CNCنیاز دارید؟
ارسال کنیدSTEP/نقشههای دوبعدی، تعداد، تلرانس و الزامات پرداخت، مشخصات مواد/سختی و زمان تحویل هدفما به سرعت با یک قیمتگذاری واضح و گزینههای مستندات کیفی موجود پاسخ خواهیم داد.
