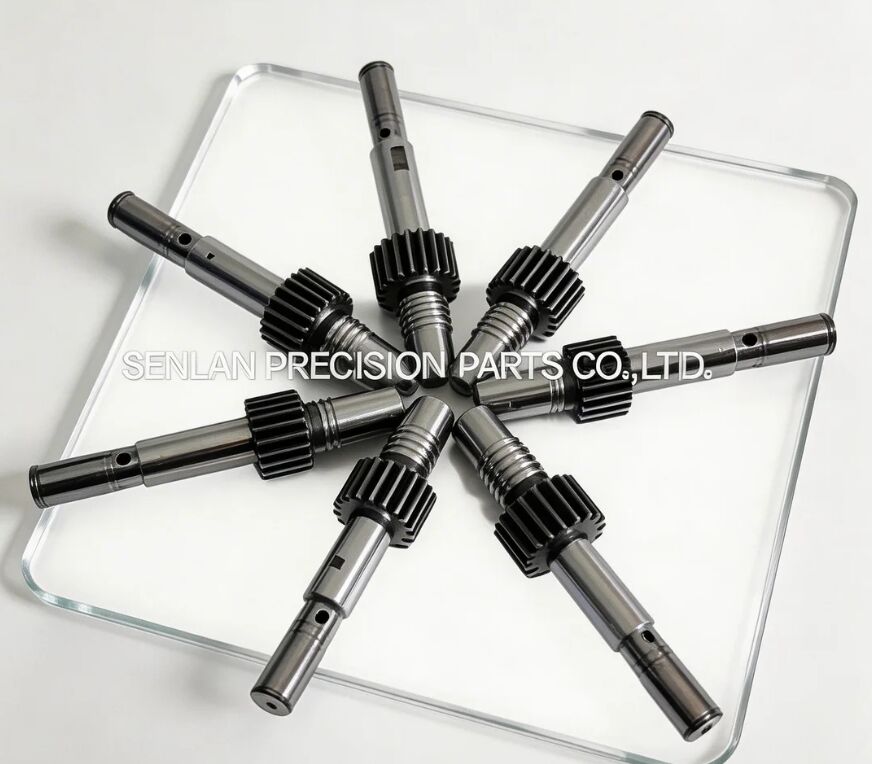

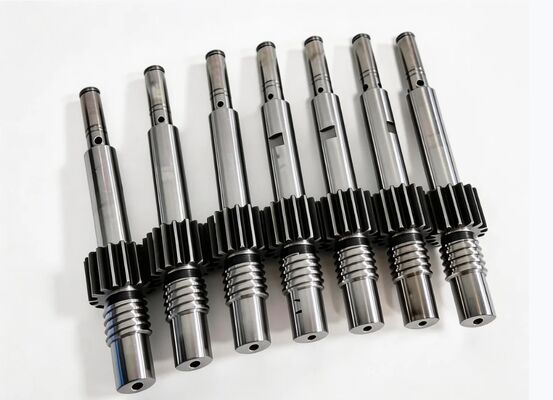

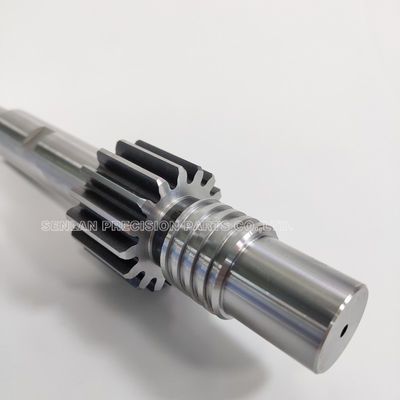

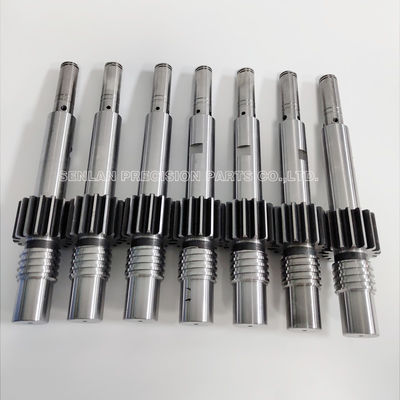

هسته رزوه شده (هسته باز شونده) برای قالبهای تزریقی
مرور کلی محصول
هستههای رزوه شده قطعاتی با دقت قالبگیری شده هستند که برای ایجاد رزوههای داخلی واقعی در قطعات قالبگیری شده با تزریق استفاده میشوند. برخلاف هستههای استاندارد، یک هسته رزوه شده باید هندسه دقیق رزوه را حفظ کند و همزمان با یک مکانیزم باز کردن با چرخش یا دمولدینگ چرخشی کار کند تا قطعه قالبگیری شده بدون آسیب رساندن به رزوه ها آزاد شود.
قطعات هسته رزوه شده (پین هسته رزوه شده / اینسرت هسته رزوه شده) ما به صورت سفارشی بر اساس نقشههای مشتری و با کنترل دقیق پروفیل رزوه، هممرکزی با محور چرخش، رابطهای اتصال و پرداخت سطح تولید میشوند. برای قالبهای با حجم بالا، کیفیت ثابت رزوه برای جلوگیری از مشکلات مونتاژ مانند رزوه متقاطع، تغییر گشتاور، نشتی یا خرابی در بستن/بستن ضروری است.
شرح محصول
یک هسته رزوه شده عنصر شکلدهندهای است که رزوه را در داخل (یا گاهی اوقات در خارج) یک قطعه قالبگیری شده ایجاد میکند. در بیشتر موارد، هستههای رزوه شده به عنوان بخشی از یک سیستم باز کننده عمل میکنند، که در آن هسته در حین تخلیه میچرخد تا ویژگی رزوه شده را به تمیزی دمولد کند.
آنچه یک هسته رزوه شده باید کنترل کند
- پروفیل رزوه، گام و هندسه ورودی
- همترازی محوری بین رزوه و نقاط مرجع چرخش هسته
- اتصالات نصب پایدار در پایه قالب یا صفحه هسته
- پرداخت سطح صاف برای کاهش چسبندگی، سایش و آسیب رزوه
- ویژگیهای رابط مکانیکی برای سیستم محرک (بسته به طراحی)
ساختار معمول هسته رزوه شده
بسته به طراحی قالب، یک هسته رزوه شده ممکن است شامل موارد زیر باشد:
- بخش شکلدهنده رزوه (پروفیل رزوه داخلی)
- شانکها/قطرهای موقعیتیابی برای نصب تکرارپذیر
- ویژگیهای رابط محرک (نشیمنگاه چرخدنده، شیار کلید، بخش اتصال، شیارها و غیره)
- مناطق سایش بهینه شده برای چرخش طولانی مدت و تماس لغزشی
ملاحظات مواد و عملیات حرارتی
هستههای رزوه شده اغلب از فولادهای ابزار انتخاب شده برای مقاومت در برابر سایش و پایداری ابعادی تحت چرخههای تکراری تولید میشوند. عملیات حرارتی و عملیات سطحی/پوششهای اختیاری ممکن است بر اساس موارد زیر مشخص شوند:
- نوع رزین (مواد پر شده/ساینده)
- کیفیت سطح رزوه مورد نیاز و رفتار دمولدینگ
- حجم تولید و عمر مفید مورد انتظار
- دمای عملیاتی و استراتژی روانکاری
کاربردها
هستههای رزوه شده در قالبهای تزریقی برای قطعاتی که نیاز به دمولدینگ واقعی رزوه دارند استفاده میشوند، از جمله:
- قالبهای تزریقی باز شونده (سیستمهای دمولدینگ چرخشی)
- قالبهای چند حفرهای که نیاز به کیفیت ثابت رزوه داخلی دارند
- قالبهای تولید با حجم بالا که پایداری رزوه بر عملکرد مونتاژ و نشتی تأثیر میگذارد
- برنامههای هسته یدکی برای نگهداری پیشگیرانه و تعویض سریع
(محصولات نهایی دقیق بسته به طراحی مشتری متفاوت است؛ ما بر عملکرد قالب و نیاز به ویژگی رزوه تمرکز میکنیم.)
قابلیتهای دقت و تولید
هستههای رزوه شده هم به دقت شکلدهی و هم به دقت همترازی مکانیکی نیاز دارند. ما پارامترهایی را کنترل میکنیم که مستقیماً بر نتایج قالبگیری و پایداری باز شدن تأثیر میگذارند.
فرآیندهای تولید
- تراشکاری/فرزکاری CNC دقیق برای نقاط مرجع و رابطها
- ماشینکاری رزوه به پروفیل و تلرانس مشخص شده
- سنگزنی برای اتصالات حیاتی و نقاط مرجع چرخش (در صورت نیاز)
- ماشینکاری تخلیه الکتریکی / سیم EDM برای ویژگیهای رابط (بسته به پروژه)
- هماهنگی عملیات حرارتی برای سختی و پایداری
- پرداخت نهایی/پولیش برای سطوح رزوه و مناطق سایش
- تطبیق مجموعه برای سفارشات هسته رزوه شده چند حفرهای
کنترلهای کلیدی کیفیت
- تأیید پروفیل رزوه طبق الزامات نقشه
- کنترل هممرکزی/لرزش بین رزوه ها و نقاط مرجع چرخش
- کنترل تلرانس اتصال برای رابطهای نصب و هدایت
- مدیریت پرداخت سطح برای کاهش سایش و بهبود آزادسازی
- کنترل سازگاری در مجموعههای تطبیق یافته (گزینههای نمونهبرداری یا بازرسی ۱۰۰٪)
بازرسی و مستندات
- گزارش بازرسی ابعادی موجود است (ویژگیهای کلیدی یا گزارش کامل)
- گواهی مواد و سوابق عملیات حرارتی در صورت درخواست
- گزینههای علامتگذاری سریال/قابلیت ردیابی برای مدیریت حفره/مجموعه
چرا اهمیت دارد / ارزش مشتری برای کیفیت رزوه و پایداری باز شدن
مونتاژ قابل اطمینانتر و گشتاور ثابت
هندسه دقیق رزوه، خطر رزوه متقاطع را کاهش میدهد و عملکرد گشتاور را در خطوط مونتاژ خودکار تثبیت میکند.
ردیهای کمتر و خرابی کمتر
کنترل پایدار لرزش و پرداخت سطح خوب به جلوگیری از آسیب رزوه، چسبندگی و مشکلات مکانیزم باز شدن کمک میکند.
عمر مفید طولانیتر تحت چرخش مکرر
انتخاب صحیح مواد، عملیات حرارتی و پرداخت مناطق سایش، سایش را کاهش داده و کیفیت رزوه را در طول اجراهای طولانی حفظ میکند.
نگهداری سریعتر با قطعات یدکی قابل تعویض
هستههای رزوه شده قابل تعویض امکان تعویض سریع را بدون نیاز به بازسازی عمده قالب فراهم میکنند و از برنامههای نگهداری قابل پیشبینی پشتیبانی میکنند.
برای قیمتگذاری به چه چیزی نیاز داریم
برای قیمتگذاری دقیق هستههای رزوه شده، لطفاً موارد زیر را ارائه دهید:
- فایلهای CAD سهبعدی (STEP/IGES) و نقشه دوبعدی (PDF/DWG)
- مشخصات رزوه (پروفیل، گام، تلرانس، الزامات ورودی)
- روش دمولدینگ قالب (سیستم باز شونده/چرخشی) و جزئیات رابط محرک
- الزامات مواد (یا رزین/شرایط تولید برای توصیه)
- مشخصات عملیات حرارتی/سختی هدف
- الزامات پرداخت سطح برای رزوه و مناطق سایش
- تعداد (تک قطعه یا مجموعههای چند حفرهای)
- الزامات بازرسی/مستندات (FAI، فرمت گزارش، نمونهبرداری در مقابل بازرسی ۱۰۰٪)
- زمان تحویل و الزامات بستهبندی
اگر این یک قطعه جایگزین است، ارائه ابعاد رابط جفت شونده (نقاط مرجع چرخش، نشیمنگاه محرک، شانکهای موقعیتیابی) به اطمینان از سازگاری کامل کمک میکند.
سوالات متداول
چرا قطعات رزوه شده به هسته باز شونده نیاز دارند؟
بسیاری از طرحهای رزوه را نمیتوان بدون آسیب رساندن به رزوه از یک هسته مستقیم جدا کرد. هسته باز شونده برای دمولد کردن تمیز ویژگی رزوه شده میچرخد.
چه چیزی باعث رزوه متقاطع یا گشتاور ناپایدار در قطعات قالبگیری شده میشود؟
علل رایج شامل انحراف پروفیل رزوه، لرزش نسبت به محور چرخش، پرداخت سطح نامناسب، سایش یا عدم همترازی در مکانیزم باز شدن است.
آیا میتوانید مجموعههای هسته رزوه شده تطبیق یافته برای قالبهای چند حفرهای عرضه کنید؟
بله. ما میتوانیم مجموعههای تطبیق یافته با سازگاری کنترل شده بین حفرهها تولید کرده و دادههای بازرسی را برای ویژگیهای کلیدی رزوه و نقاط مرجع ارائه دهیم.
آیا از ویژگیهای رابط محرک (نشیمنگاه چرخدنده، بخش اتصال و غیره) پشتیبانی میکنید؟
بله. ما بر اساس نقشه شما، از جمله ویژگیهای رابط محرک و موقعیتیابی مورد نیاز سیستم باز شونده، تولید میکنیم.
آیا گزارشهای بازرسی و گواهی مواد را ارائه میدهید؟
بله. گزارشهای بازرسی و گواهی مواد/عملیات حرارتی در صورت درخواست موجود است.
مهندسی
نقشههای خود را ارسال کرده و مشخصات رزوه، نقاط مرجع چرخش و ویژگیهای رابط محرک را مشخص کنید. مهندسان ما قابلیت ساخت را بررسی کرده و یک برنامه تولید برای اطمینان از عملکرد پایدار باز شدن و سازگاری رزوه ارائه خواهند داد.
