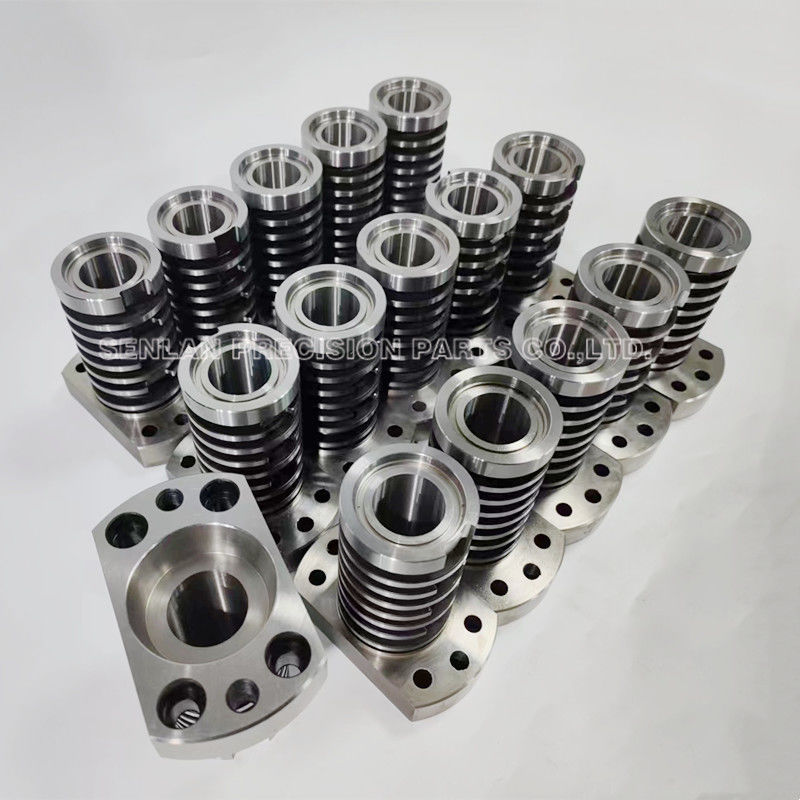

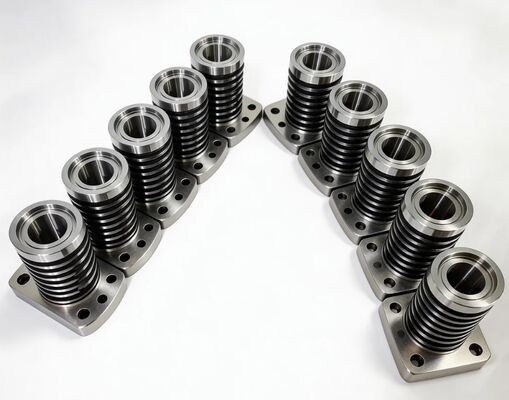

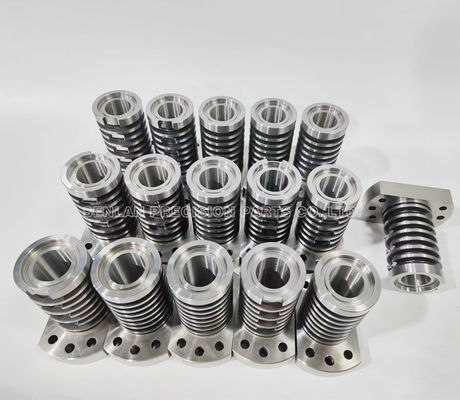

SKD61 رزوه دار هسته درج برای قالب های تزریق پلاستیک
درج های هسته رزوه دار اجزای شکل دهی دقیق هستند که برای ایجاد رزوه های داخلی واقعی در قطعات قالب تزریقی استفاده می شوند. از آنجایی که رزوه ها ویژگی های کاربردی هستند، دقت حیاتی است - انحرافات کوچک در پروفیل، گام یا هم ترازی می تواند باعث رزوه متقاطع، تغییر گشتاور، نشت یا خرابی مونتاژ شود.
ما درج های هسته رزوه دار SKD61 را مطابق با نقشه های مشتری برای شکل دهی پایدار رزوه و دوام طولانی مدت تولید می کنیم. SKD61 (JIS) به طور گسترده برای اجزای ابزارآلات که نیاز به مقاومت در برابر خستگی حرارتی و عملکرد پایدار تحت چرخه های تکراری دارند استفاده می شود - به خصوص زمانی که هسته رزوه دار در شرایط تنش بالا یا در قالب های با مکانیزم های چرخشی/بازشو عمل می کند.
شرح محصول
یک درج هسته رزوه دار ویژگی رزوه داخلی یک قطعه قالب گیری شده را تشکیل می دهد. بسته به طراحی قطعه و معماری قالب، ممکن است با یک مکانیزم بازشو یا سایر روش های جداسازی استفاده شود. صرف نظر از سبک خروج، هسته های رزوه دار باید هندسه دقیق و وضعیت سطح پایدار را حفظ کنند تا کیفیت رزوه در طول عمر تولید ثابت بماند.
آنچه یک درج هسته رزوه دار معمولاً کنترل می کند:
- پروفیل رزوه، گام و هندسه ورودی
- هم ترازی رزوه به محور برای مونتاژ و گشتاور ثابت
- مکان یابی نقاط مرجع برای نصب تکرارپذیر در قالب
- پرداخت سطح که از رهاسازی پشتیبانی می کند و از یکپارچگی رزوه محافظت می کند
- ویژگی های رابط مورد نیاز مکانیزم قالب
چرا SKD61 معمولاً برای هسته های رزوه دار استفاده می شود:
SKD61 به دلیل عملکرد متعادل خود در شرایط سخت قالب ارزشمند است:
- مقاومت بالا برای مقاومت در برابر لب پر شدن و ترک خوردگی در لبه های رزوه
- مقاومت در برابر خستگی حرارتی برای چرخه های گرمایش/سرمایش تکراری
- پاسخ عملیات حرارتی پایدار برای سختی و دوام عملی
- قابلیت اطمینان کلی خوب برای اجزای ابزارآلات با چرخه بالا
سختی نهایی، تلرانس ها و پرداخت سطح مطابق با نقشه و الزامات پروژه شما تولید می شوند.
ساختارهای رایج هسته رزوه دار:
- بخش شکل دهنده رزوه با هندسه تاج/ریشه کنترل شده
- شانه/قطر مکان یابی برای موقعیت یابی پایدار
- جزئیات نگهداری (رزوه ها، سطوح صاف، ویژگی های کلیدی)
- مناطق سایش بهینه شده برای عمر طولانی سرویس
کاربردها
درج های هسته رزوه دار SKD61 در قالب های تزریق پلاستیک برای موارد زیر استفاده می شوند:
- قالب هایی که نیاز به شکل دهی رزوه داخلی واقعی دارند
- تولید با حجم بالا که در آن ثبات رزوه بر بازده تأثیر می گذارد
- قالب های چند حفره ای که به مجموعه های هسته رزوه دار مطابق نیاز دارند
- برنامه های ابزارآلات که از قطعات یدکی قابل تعویض برای کارایی نگهداری استفاده می کنند
- طرح های قالب با استفاده از سیستم های جداسازی بازشو/چرخشی
محصولات نهایی بسته به طراحی مشتری متفاوت هستند؛ ما بر عملکرد قالب و عملکرد ویژگی رزوه تمرکز می کنیم.
قابلیت های دقت و تولید
درج های هسته رزوه دار هم به دقت هندسی و هم به پایداری پس از عملیات حرارتی نیاز دارند. ما با کنترل فرآیند طراحی شده برای محافظت از دقت فرم رزوه و ثبات مجموعه تولید می کنیم.
فرآیندهای تولید:
- ماشین کاری دقیق CNC برای نقاط مرجع و رابط ها
- ماشین کاری رزوه مطابق با پروفیل و تلرانس مشخص شده
- سنگ زنی برای اتصالات حیاتی و نقاط مرجع چرخش
- EDM / wire EDM برای ویژگی های خاص
- هماهنگی عملیات حرارتی برای سختی و پایداری هدف
- پرداخت نهایی/پولیش برای سطوح رزوه و مناطق سایش
- تطبیق مجموعه برای سفارشات چند حفره ای
کنترل های کیفیت کلیدی برای هسته های رزوه دار:
- تأیید پروفیل رزوه مطابق با الزامات نقشه
- کنترل هم مرکزی/خارج از مرکز بودن بین هندسه رزوه و نقاط مرجع مکان یابی
- کنترل تلرانس اتصالات برای نصب مستقیم و قابلیت تعویض
- مدیریت پرداخت سطح برای کاهش چسبندگی و بهبود رفتار رهاسازی
- کنترل ثبات در مجموعه ها
بازرسی و مستندات:
- گزارش های بازرسی ابعادی موجود است
- گواهی مواد و سوابق عملیات حرارتی در صورت درخواست
- گزینه های علامت گذاری سریال/قابلیت ردیابی برای مدیریت حفره و مجموعه
ارزش مشتری برای کیفیت رزوه و عمر ابزار
- عملکرد مونتاژ و گشتاور ثابت - رزوه های دقیق به کاهش رزوه متقاطع و تثبیت گشتاور در فرآیندهای مونتاژ کمک می کنند.
- بازده بالاتر در تولید چند حفره ای - مجموعه های هسته رزوه دار مطابق، تغییرات حفره به حفره را کاهش داده و ثبات کلی تولید را بهبود می بخشند.
- عمر طولانی تر تحت چرخه های سخت - مقاومت SKD61 و مقاومت در برابر خستگی حرارتی به حفظ یکپارچگی رزوه در طول دوره های تولید طولانی کمک می کند.
- نگهداری سریعتر با هسته های رزوه دار قابل تعویض - هسته های قابل تعویض امکان تعویض سریع و کاهش زمان توقف را بدون نیاز به بازسازی عمده قالب فراهم می کنند.
آنچه برای قیمت گذاری نیاز داریم
برای قیمت گذاری دقیق درج های هسته رزوه دار SKD61، لطفاً ارائه دهید:
- CAD سه بعدی (STEP/IGES) و نقشه دو بعدی (PDF/DWG)
- تعداد (تک قطعه یا مجموعه های چند حفره ای)
- الزامات مواد: SKD61
- مشخصات عملیات حرارتی / سختی هدف
- مشخصات رزوه (پروفیل، گام، تلرانس، الزامات ورودی)
- تلرانس های حیاتی (نقاط مرجع، اتصالات، خارج از مرکز بودن/هم مرکزی، مناطق کاربردی)
- الزامات پرداخت سطح برای رزوه و مناطق مرتبط با آب بندی
- جزئیات رابط قالب (قطر/شانه مکان یابی، روش نگهداری)
- نیازهای بازرسی/مستندات (FAI، فرمت گزارش، نمونه گیری در مقابل بازرسی 100%)
- زمان تحویل و الزامات بسته بندی
در صورت تعویض هسته های موجود، ارائه ابعاد صفحه/رابط جفت شونده به اطمینان از سازگاری نصب مستقیم کمک می کند.
سوالات متداول
آیا SKD61 برای درج های هسته رزوه دار مناسب است؟
بله. SKD61 به طور گسترده برای اجزای ابزارآلات که نیاز به مقاومت و پایداری تحت چرخه های تکراری دارند استفاده می شود و به محافظت از لبه های رزوه و حفظ عملکرد طولانی مدت کمک می کند.
چرا رزوه های قالب گیری شده گاهی اوقات گشتاور ناهمسان یا رزوه متقاطع نشان می دهند؟
علل رایج شامل انحراف پروفیل رزوه، خارج از مرکز بودن نسبت به محور، مشکلات پرداخت سطح، سایش یا مشکلات هم ترازی نصب است. ماشین کاری دقیق و اتصالات پایدار این خطرات را کاهش می دهد.
آیا می توانید مجموعه های هسته رزوه دار مطابق برای قالب های چند حفره ای عرضه کنید؟
بله. ما می توانیم مجموعه های مطابق با تغییرات کنترل شده تولید کنیم و داده های بازرسی را برای ویژگی های کلیدی رزوه و نقطه مرجع ارائه دهیم.
آیا گزارش های بازرسی و گواهی مواد را ارائه می دهید؟
بله. گزارش های بازرسی، گواهی مواد و سوابق عملیات حرارتی در صورت درخواست موجود است.
نقشه های STEP/2D، مشخصات رزوه، تعداد، سختی هدف، الزامات تلرانس/پرداخت و تاریخ تحویل مورد نیاز را برای ما ارسال کنید. ما به سرعت با یک قیمت گذاری واضح، زمان تحویل و گزینه های مستندات کیفی موجود برای درج های هسته رزوه دار SKD61 پاسخ خواهیم داد.
