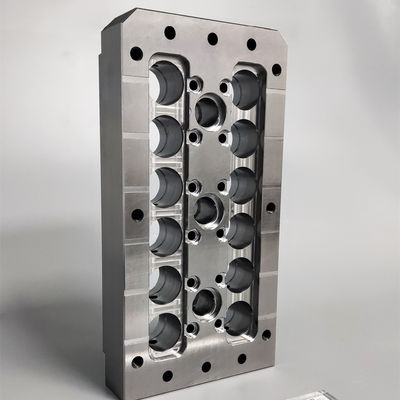

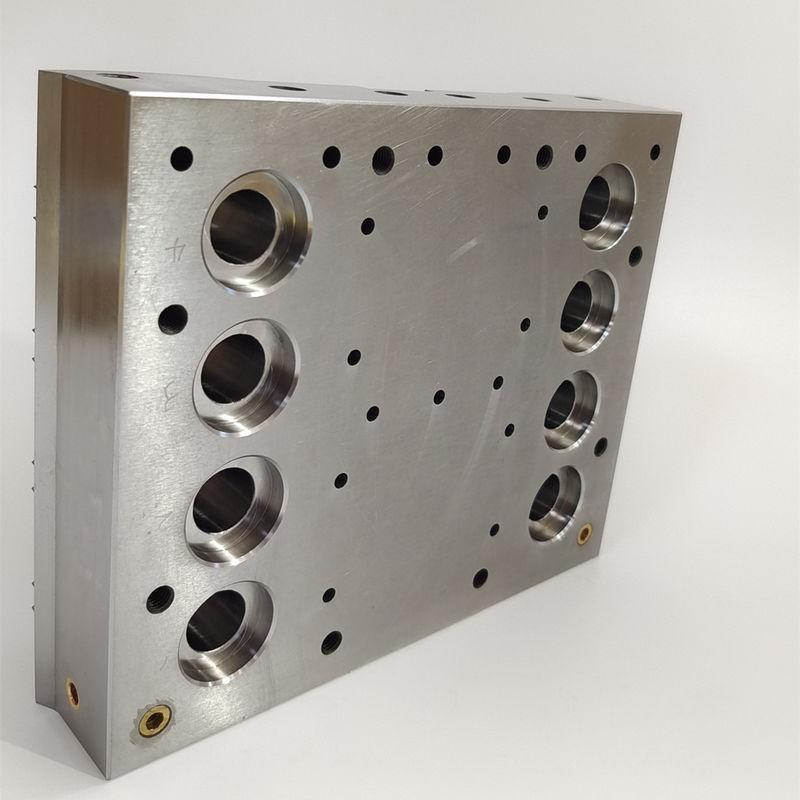

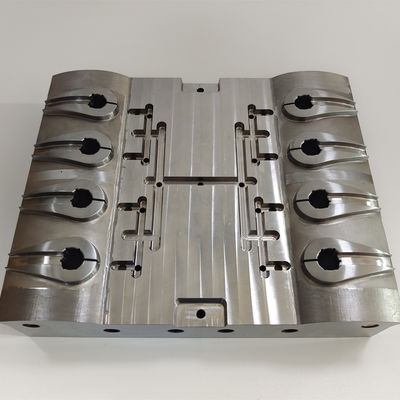

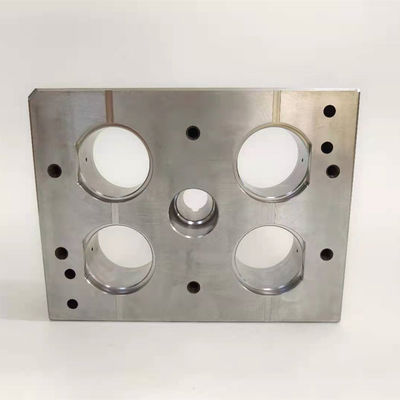

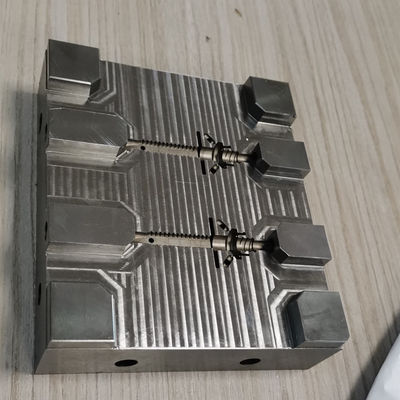

1.2083 هسته چند حفرهای فولادی | قالب پمپ آرایشی
هسته چند حفرهای با دقت بالا ساخته شده از گریدهای 1.2083 / STAVAX / SS420، مهندسی شده برای قالبهای اسپری و پمپ آرایشی. طراحی شده برای تولید انبوه محفظههای پمپ آرایشی و قطعات محرک که در آنها پرداخت سطح، پایداری ابعادی و قابلیت تعویض حفره حیاتی است.
مشخصات کلیدی
- جنس: 1.2083 (یا STAVAX / SS420 در صورت درخواست)
- کاربرد: قالبهای پمپ آرایشی چند حفرهای (پمپهای اسپری، محفظههای محرک)
- حفرههای معمول: 4-16 (قابل تنظیم)
- پرداخت سطح: گزینه پولیش آینهای برای قطعات آرایشی
- تلرانس معمول: ±0.01 میلیمتر (استاندارد)؛ تا ±0.005 میلیمتر در صورت درخواست
توضیحات محصول
هسته چند حفرهای 1.2083 ما یک بلوک هسته قالب با ماشینکاری CNC دقیق است که به طور ویژه برای ابزارآلات پمپ آرایشی ساخته شده است. هر سوراخ و حفره هسته پردازش و پرداخت میشود تا هندسه قطعه سازگار در هر حفره تضمین شود. این هسته برای موارد زیر بهینه شده است:
- قابلیت پولیش عالی (ایدهآل برای قطعات آرایشی براق)
- پایداری ابعادی سازگار در شرایط کارکرد
- نگهداری آسان و قابلیت تعویض در سیستمهای قالب مدولار
فرآیند تولید شامل ماشینکاری خشن و پرداخت CNC با دقت بالا، EDM در صورت نیاز، سنگزنی و پولیش دستی است. بازرسی نهایی با استفاده از اندازهگیری CMM و پروفیلومتری سطح برای تضمین تکرارپذیری انجام میشود.
کاربردها
این هسته به طور گسترده در ابزارآلات تزریق پلاستیک با توان عملیاتی بالا برای بستهبندی آرایشی و بهداشتی استفاده میشود:
- پمپهای اسپری آرایشی و محفظههای محرک
- قطعات و درپوشهای پمپ بدون هوا
- پمپهای توزیع عطر و لوازم آرایشی
- تولید چند حفرهای برای خطوط بستهبندی (4، 8، 12، 16 حفره)
مناسب برای تولیدکنندگان تجهیزات اصلی (OEM) و سازندگان قالب که قطعات آرایشی مورد استفاده مصرفکننده را تولید میکنند و نیاز به کیفیت سطح نوری و کنترل ابعادی دقیق دارند.
قابلیتهای دقت و تولید
| مواد موجود |
1.2083، STAVAX، SUS420، P20، S136 (در صورت درخواست) |
| فرآیندها |
تراش/فرز CNC 5 محوره، وایر EDM، سینکر EDM، سنگزنی دقیق، پولیش دستی و رباتیک، تنشزدایی حرارتی |
| تلرانس استاندارد |
±0.01 میلیمتر |
| تلرانس پیشرفته |
±0.005 میلیمتر برای ویژگیهای حیاتی (منوط به تأیید نقشه و نمونه) |
| پرداخت سطح |
قابل دستیابی Ra 0.2-0.4 میکرومتر؛ پولیش آینهای (Ra <0.1 میکرومتر) برای قطعات آرایشی قابل مشاهده |
| عملیات حرارتی / پرداخت |
با سختی مشخص شده یا پیشسخت شده عرضه میشود؛ پوششها (TiN / DLC) در صورت درخواست برای عمر طولانیتر قالب موجود است |
| بازرسی |
گزارش CMM، مقایسهگرهای 2D/3D، گزارش زبری، و بازرسی قطعه اول موجود است |
ارزش مشتری
مهندسی شده برای مزایای تولید آرایشی:
- کیفیت بصری: سطوح حفره پولیش شده آینهای، پسپردازش را کاهش داده و ظاهر نهایی را بهبود میبخشد
- بازده بالا: ابعاد سازگار حفره، ضایعات و بازکاری را به حداقل میرساند
- مدولاریته: طراحی هسته امکان تعویض سریع و کاهش زمان توقف را فراهم میکند
- دوام: انتخاب فولادهای ابزار ضد زنگ در برابر خوردگی مقاوم است و از طول عمر طولانی پشتیبانی میکند
- زمان عرضه به بازار سریعتر: گردش کار تولید اثبات شده، زمانهای تحویل را بدون قربانی کردن کیفیت کوتاه میکند
الزامات قیمتگذاری
برای تهیه قیمت دقیق لطفاً موارد زیر را ارائه دهید:
- نقشه قطعه (STEP / IGES) یا CAD دو بعدی با ابعاد حیاتی و یادداشتهای تلرانس
- مشخصات مواد مورد نیاز
- الزامات تعداد حفره
- الزامات پرداخت سطح
- دورههای تولید مورد انتظار برای عمر قالب و بهینهسازی پوشش
- الزامات تحویل و بستهبندی و هرگونه آزمایش ویژه
- بودجه هدف و زمان تحویل (اختیاری)
سوالات متداول
آیا 1.2083 همان STAVAX است؟
1.2083 یک گرید فولاد ابزار ضد زنگ رایج است که برای حفرههای قالب استفاده میشود و اغلب قابل مقایسه/به طور جایگزین به عنوان STAVAX در ابزارآلات مشخص میشود. ما میتوانیم هر کدام را بر اساس مشخصات شما عرضه کنیم.
چه تلرانسی را میتوانید تضمین کنید؟
استاندارد ±0.01 میلیمتر. برای ویژگیهای حیاتی میتوانیم با کنترلهای فرآیند و بازرسی ویژه به ±0.005 میلیمتر دست یابیم.
آیا میتوانید پولیش آینهای ارائه دهید؟
بله - پولیش آینهای برای سطوح آرایشی موجود است. ما گزارشهای زبری سطح و عکسهای نمونه را برای تأیید ارائه میدهیم.
آیا پوششها یا عملیات سطحی را ارائه میدهید؟
بله - TiN، DLC، نیتریدینگ یا پاسیواسیون بسته به مواد و شیمی قطعه قابل اعمال است.
چه اسناد بازرسی ارائه میشود؟
تحویل معمول شامل گزارش CMM، اندازهگیری زبری، عکسهای پولیش بصری و گواهی مواد در صورت نیاز است.
سوالات متداول قالبهای پمپ آرایشی
چگونه فلش (پلیسه) اطراف سوراخهای نازل را کنترل میکنید؟
ما تلرانسهای مونتاژ قالب دقیق و همترازی دقیق هسته/حفره را توصیه میکنیم؛ در صورت لزوم، ما طرحهای گیت سفارشی و گزینههای گیت سوپاپی را برای به حداقل رساندن فلش ارائه میدهیم.
برای دریافت پشتیبانی فنی دقیق و بررسی نقشه درخواست دهید - CAD را آپلود کنید تا بازخورد مهندسی DFM را ظرف 48 ساعت دریافت کنید
