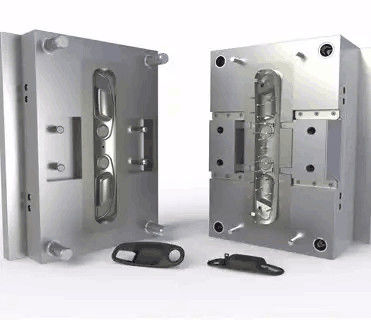

قالب تزریق پلاستیکی 3C محصول S136 دقت بالا

قالب تزریق محصول 3C S136 ابزار دقیق بالا

خلاصه ی محصول

این پروژه بر طراحی و تولیدقالب های تزریق پلاستیکی با دقت بالا برای محصولات الکترونیکی 3C، با استفاده از فولاد قالب S136 برای اطمینان از دوام، مقاومت در برابر خوردگی و کیفیت سطح.

اجزای پلاستیکی 3C مانند محفظه های الکترونیکی، قطعات ساختاری و مجموعه های دقیق کوچک نیاز به:

• دقت ابعاد ثابت

• سطوح آرایشی تمیز

• عملکرد قابل اطمینان تولید انبوه

• سازگاری سازمانی ثابت

ما ارائه می دهیمتولید قالب تزریقی سفارشی (Built-to-Print)بر اساس داده های سه بعدی مشتری و الزامات تولید، شامل طراحی قالب، ماشینکاری دقیق، مونتاژ و اعتبار آزمایشی.

استفاده ازS136 فولاد قالب با دقت بالااین ابزار را برای قالب های تولید حساس به ظاهر و طولانی مدت مناسب می کند.

سناریوهای کاربرد

این نوع قالب تزریقی پلاستیکی به طور گسترده ای برای:

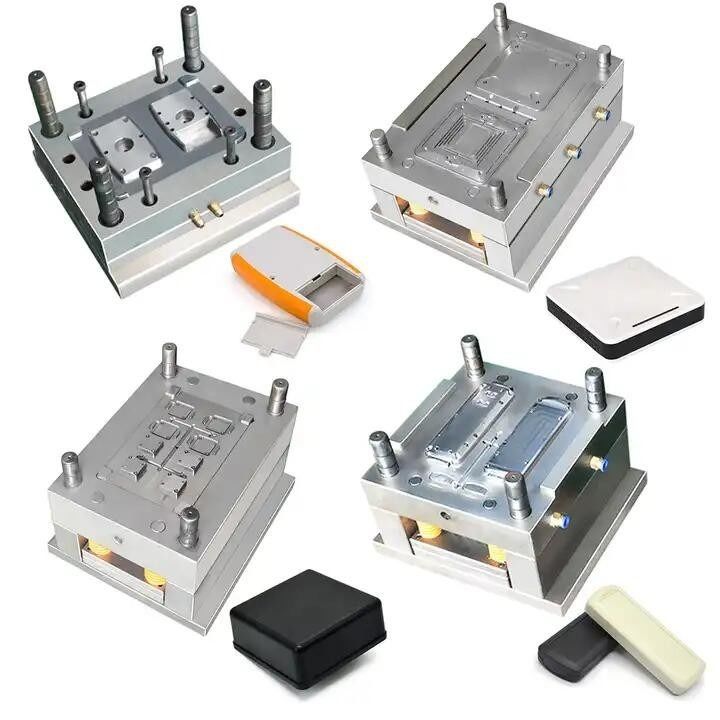

• محفظه های محصولات الکترونیکی 3C

• قطعات ساختاری پلاستیکی دقیق کوچک

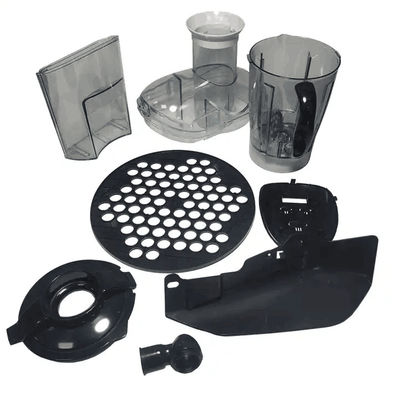

• قطعات الکترونیک مصرفی

• قطعات پلاستیکی از ABS، TPU، TPR و مواد مشابه

• اجزای پلاستیکی با ظاهر خوب

این محصولات به طور معمول نیاز به کنترل تحمل دقیق و عملکرد زیبایی پایدار دارند.

تمرکز کلیدی مهندسی

قالب های تزریقی برای محصولات 3C باید تعادل داشته باشنددقت، کیفیت سطح و ثبات تولید بلند مدت.

1) مواد قالب S136 برای دقت بالا و پایان سطح

S136 فولاد ضد زنگ ارائه می دهد:

• مقاومت خوب در برابر خوردگی

• قابلیت پولیش عالی برای سطوح درخشان

• سختی پایدار پس از درمان گرمایی

• عمر طولانی در تولید چرخه بالا

درمان حرارتی مناسب و فرایندهای نهایی برای حفظ ثبات ابعاد و کیفیت سطح ضروری است.

2) دقت ابعاد و تناسب ساختاری

قطعات 3C اغلب با مجموعه های الکترونیکی و مکانیکی ادغام می شوند.

• جبران انقباض در طول طراحی قالب در نظر گرفته شده است

• ساختار دقیق خاموش کردن و تراز خط جداسازی

• سیستم تراز قالب پایدار

• تحمل های کنترل شده برای ویژگی های داخلی

ثبات ابعاد تضمین می کند که مونتاژ قابل اعتماد و بهره وری تولید بالا.

3) کنترل کیفیت سطح و زیبایی

برای قطعات حساس به ظاهر:

• موقعیت دروازه بهینه شده برای کاهش خطوط جوش

• تعادل جریان طراحی شده برای به حداقل رساندن نشانه های سینک

• پولیش آینه یا فرآوری بافت به صورت مورد نیاز

• پیشگیری از فلش ها از طریق نصب دقیق قالب

کنترل سطح برای محصولات الکترونیک مصرفی بسیار مهم است.

4) ثبات فرآیند برای تولید انبوه

• سیستم جریان گرم یا جریان سرد بر اساس نیازهای پروژه

• طرح خنک کننده متعادل برای سازگاری ابعاد

• توالی ماشینکاری پایدار برای به حداقل رساندن استرس داخلی

• قالب گیری آزمایشی و بهینه سازی فرآیند قبل از حمل

هدف عملکرد تولید پایدار پس از تحویل قالب است.

مشخصات قالب

• نوع محصول: قالب تزریق پلاستیکی سفارشی برای محصولات 3C

• فولاد قالب: S136 (اختیاری: 1.2343ESR / NAK80 و غیره)

• مواد محصول: ABS / TPU / TPR / سایر پلاستیک های مشخص

• نوع دروازه: دروازه جانبی / دروازه فرعی / دروازه نقطه پین / دروازه فن / دروازه مستقیم

• سیستم رانر: رانر داغ یا رانر سرد

• پایه قالب: LKM / HASCO / DME / FUTABA

• طول عمر قالب: تا 1 سال000،000 شات (با توجه به ساختار و مواد)

• فرمت های طراحی پشتیبانی شده: STP / STEP / IGS / PRT / X_T

• مقدار: 1 مجموعه

ظرفیت تولید

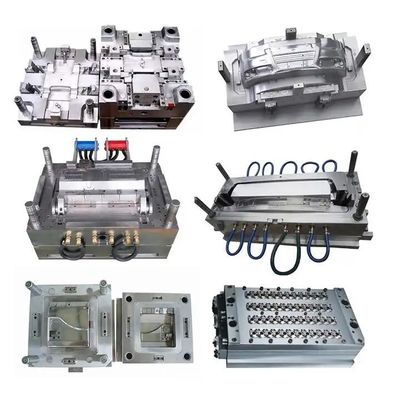

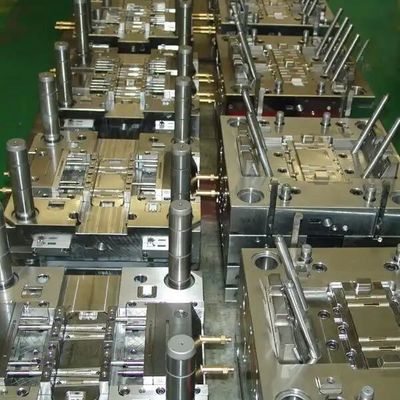

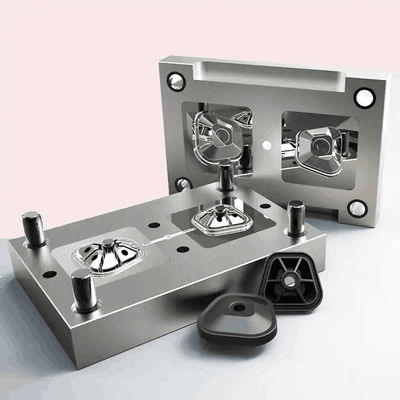

ما قالب های تک حفره ای و چند حفره ای را بر اساس نیازهای مشتری تولید می کنیم.

• حداکثر اندازه قالب: 2500 × 2000 × 1500 میلی متر

• دقت ماشینکاری: ±0.005 mm

• دقت تزریق: ±0.03 mm

• زمان تحویل: 25-45 روز بسته به پیچیدگی قالب

تجهیزات دقیق داخلی شامل:

• مراکز ماشینکاری CNC

• دستگاه های EDM و آینه های EDM

• ماشین های برش سیم

• دستگاه اندازه گیری مختصات (CMM)

تمام قالب ها قبل از ارسال، از بازرسی ابعاد و قالب گیری آزمایشی رنج می برند.

جریان کار پروژه

1. بررسی داده های محصول و تجزیه و تحلیل DFM

2. تأیید طرح ساختار قالب

3. آماده سازی و ماشینکاری فولاد

4. فرآوری دقیق و پردازش EDM

5. جمع آوری قالب و نصب آن

6. آزمایش قالب و بهینه سازی پارامتر

7. بازرسی نهایی و تحویل

این فرآیند ساختاری میزان موفقیت در اولین آزمایش را بهبود می بخشد و خطرات تولید را کاهش می دهد.

چرا با ما کار کنید؟

• تجربه در قالب های تزریق 3C با دقت بالا

• استفاده از S136 و مواد قالب با کیفیت بالا

• دقت ماشینکاری پایدار با تجهیزات داخلی

• تولید کامل قالب و مدیریت زنجیره تامین

• پشتیبانی فنی پس از فروش یک ساله

تمرکز ما بر عرضه قالب هایی است که در تولید انبوه به طور قابل اعتماد کار می کنند.

سوالات فنی

س1: چرا فولاد S136 برای قالب های 3C توصیه می شود؟
S136 مقاومت خوردگی خوبی و قابلیت پولیش بسیار خوبی را ارائه می دهد، که آن را برای قطعات پلاستیکی با ظاهر بالا و دقت بالا مناسب می کند.

س2: آیا می توان از مواد پلاستیکی مختلف مانند ABS، TPU و TPR پشتیبانی کرد؟
بله، طراحي قالب و تشكيل رانر با توجه به ويژگي هاي مواد بهینه شده است

Q3: آیا طراحی قالب چند حفره ای در دسترس است؟
بله، هر دو حالت تک حفره و چند حفره بر اساس حجم تولید پشتیبانی می شوند.

سوال 4: دقت ماشینکاری چگونه کنترل می شود؟
از طریق ماشینکاری دقیق CNC (± 0.005 میلی متر) ، کنترل مونتاژ پایدار و تأیید ابعاد قبل از قالب گیری آزمایشی.

Q5: آیا شما پس از تحویل قالب پشتیبانی می کنید؟
بله، کمک فنی و پشتیبانی بهینه سازی قالب پس از ارسال در دسترس است.

درخواست نقل قول

برای دریافت یک پیشنهاد برای یکقالب تزریقی پلاستیکی برای محصولات 3Cلطفاً این موارد را ذکر کنید:

• فایل های محصول سه بعدی

• مشخصات مواد پلاستیکی

• الزامات پایان سطح

• حجم تولید سالانه پیش بینی شده

• زمان تحویل هدف

تیم مهندسی ما داده های شما را ارزیابی می کند و یک پیشنهاد دقیق قالب را ارائه می دهد.
