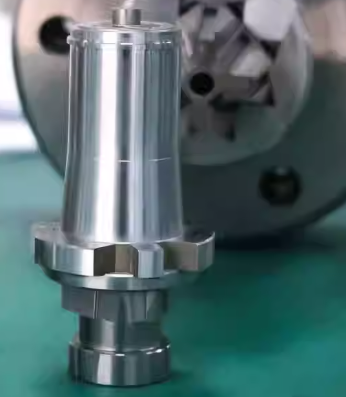

هسته تلسکوپی | راه حل قالب سازی دقیق برای زیربرش ها و ویژگی های داخلی پیچیده
مرور کلی محصول
یک هسته تلسکوپی یک جزء متحرک قالب است که در قالب های تزریقی برای ایجاد زیربرش های داخلی، جزئیات قفل فشاری، شیارهای داخلی، حفره های داخلی عمیق و سایر ویژگی های داخلی پیچیده که نمی توان آنها را به راحتی با یک هسته ثابت استاندارد یا سیستم پرتاب معمولی آزاد کرد، استفاده می شود.
در طول قالب سازی، هسته تلسکوپی برای ایجاد هندسه داخلی مورد نیاز، گسترش می یابد. در طول باز شدن قالب، برای ایجاد فضا برای آزادسازی ایمن قطعه، عقب می کشد یا به عقب حرکت می کند. این مکانیزم به جلوگیری از آسیب دیدن محصول در حین جدا کردن از قالب و بهبود پایداری قالب سازی در کاربردهای دقیق کمک می کند.
برای محصولاتی با ساختارهای داخلی دشوار، هسته تلسکوپی فقط یک قطعه قالب نیست. این یک راه حل موثر جدا کردن از قالب است که به اطمینان از آزادسازی تمیزتر، کیفیت بهتر قطعه و تولید قابل اطمینان تر کمک می کند.
کاربردها و موارد استفاده
هسته تلسکوپی عمدتاً در قالب های تزریقی با زیربرش ها یا ساختارهای داخلی پیچیده استفاده می شود، به خصوص برای قطعاتی که نمی توان آنها را به طور معمول با پرتاب مستقیم از قالب جدا کرد.
| نوع قالب |
کاربردهای معمول |
| قالب های درپوش |
برای درپوش های ضد دستکاری، درپوش های فلیپ تاپ و درپوش های دارای ویژگی های قفل داخلی خاص یا ساختارهای داخلی پیچیده استفاده می شود. |
| قالب های دقیق پزشکی |
مناسب برای قطعات پلاستیکی پزشکی کوچک با ویژگی های عمیق، جزئیات عملکردی متعدد و الزامات ابعادی سختگیرانه. |
| قالب های بسته بندی لوازم آرایشی |
معمولاً برای درب ها، درپوش های داخلی، قطعات عملکردی کوچک و اجزای بسته بندی با ساختارهای قفل داخلی استفاده می شود. |
| قالب های تزریق دقیق کوچک |
ایده آل برای طرح های فشرده قالب که در آن نصب اسلایدها یا بالابرنده های معمولی دشوار است. |
| قالب های پلاستیکی با زیربرش های داخلی یا شیارهای داخلی |
مناسب برای قطعات با شکاف های داخلی، حفره های عمیق، موقعیت های قفل داخلی یا سوراخ های داخلی نامنظم. |
مزایای عملکردی
| عملکرد |
شرح |
| مدیریت ساختارهای زیربرش |
زیربرش های داخلی، زیربرش های جانبی، جزئیات قفل فشاری، ویژگی های پله ای داخلی و نواحی قفل را که نمی توان با یک هسته ثابت استاندارد آزاد کرد، ایجاد می کند. |
| کمک به جدا کردن روان از قالب |
در طول باز شدن قالب عقب می کشد تا قبل از پرتاب، فضا را آزاد کند و به جدا شدن ایمن و روان قطعه کمک کند. |
| ایجاد هندسه داخلی پیچیده |
مناسب برای حفره های عمیق، شکاف های داخلی باریک و کانتورهای داخلی نامنظم که قالب گیری آنها با ساختارهای هسته معمولی دشوار است. |
| جایگزینی اکشن های جانبی بزرگتر در فضاهای تنگ |
می تواند در ساختارهای قالب فشرده که در آن اسلایدها یا سیستم های اکشن جانبی پیچیده عملی نیستند، استفاده شود. |
ساختارهایی که به هسته های تلسکوپی نیاز دارند
| نوع ساختار |
چرا به هسته تلسکوپی نیاز است |
| زیربرش های داخلی |
پرتاب مستقیم نمی تواند ویژگی قالب گیری شده را به طور ایمن آزاد کند. |
| زیربرش های جانبی |
برای جلوگیری از قفل شدن در حین جدا کردن از قالب، حرکت اضافی لازم است. |
| ویژگی های قفل فشاری |
از جزئیات قفل ظریف در برابر آسیب در حین آزادسازی محافظت می کند. |
| ویژگی های پله ای داخلی |
امکان جدا کردن ایمن از هندسه های داخلی پله ای را فراهم می کند. |
| ویژگی های قفل کننده نزدیک رزوه های داخلی |
از تداخل بین نواحی رزوه دار و ویژگی های قفل کننده مجاور جلوگیری می کند. |
مزایای بهبود جدا کردن از قالب
| مشکل رایج |
هسته تلسکوپی چگونه کمک می کند |
| خراش ها |
با عقب کشیدن قبل از اینکه قطعه از روی هسته فشار داده شود، آسیب سطحی را کاهش می دهد. |
| سفید شدن تنش |
نیروی موضعی بیش از حد در حین جدا کردن از قالب را به حداقل می رساند. |
| شکستن لبه |
از ویژگی های قفل کننده شکننده و لبه های نازک محافظت می کند. |
| ترک خوردگی |
خطر آسیب ساختاری ناشی از آزادسازی اجباری را کاهش می دهد. |
| چسبندگی |
فضای کافی برای جلوگیری از گیر افتادن قطعه روی هسته ایجاد می کند. |
| تغییر شکل |
به آزادسازی طبیعی تر قطعه کمک می کند و اعوجاج را کاهش می دهد. |
مزایای کلیدی نسبت به اجزای استاندارد
در مقایسه با جدا کردن اجباری از قالب یا اکشن های جانبی بزرگ، هسته تلسکوپی ارائه می دهد:
- جدا کردن قابل اطمینان تر برای هندسه های داخلی دشوار
- خطر کمتر خراش، ترک خوردگی یا تغییر شکل قطعه
- مناسبت بهتر برای ساختارهای قالب فشرده و دقیق
- آزادسازی تمیزتر زیربرش ها و ویژگی های قفل فشاری
- پایداری تولید بهبود یافته در تولید انبوه
تعریف فنی
هسته تلسکوپی یک جزء هسته متحرک است که برای ایجاد قطعه گسترش می یابد و برای امکان جدا کردن ایمن از قالب عقب می کشد. این یک درج قالب ثابت استاندارد نیست، بلکه یک درج متحرک، جزء قالب گیری قابل عقب نشینی یا بخشی از مکانیزم جدا کردن از قالب است.
مزایای محصول
- مناسب برای زیربرش های داخلی و هندسه های داخلی پیچیده
- در طول باز شدن قالب عقب می کشد تا آزادسازی قطعه را بهبود بخشد
- خراش ها، علائم تنش، شکستن لبه، ترک خوردگی و تغییر شکل را کاهش می دهد
- ایده آل برای طرح های قالب کوچک، دقیق و محدود به فضا
- می تواند در برخی کاربردهای موضعی، سیستم های اکشن جانبی بزرگتر را جایگزین کند
- سازگاری قالب سازی و کیفیت قطعه نهایی را بهبود می بخشد
- مناسب برای قالب های درپوش، قالب های پزشکی، قالب های بسته بندی لوازم آرایشی و سایر قالب های تزریق دقیق
صنایع توصیه شده
صنعت بسته بندی: برای درپوش ها، بست ها و اجزای بسته بندی با ویژگی های قفل داخلی یا جزئیات داخلی پیچیده.
صنعت پزشکی: برای قطعات پلاستیکی پزشکی دقیق با زیربرش های عملکردی، شکاف های داخلی یا ساختارهای عمیق کوچک.
صنعت بسته بندی لوازم آرایشی: برای درب ها، درپوش ها و اجزای بسته بندی تزئینی که نیاز به هندسه پیچیده و ظاهر خوب دارند.
قطعات پلاستیکی دقیق: برای قطعات مهندسی فشرده که در آنها ویژگی های داخلی باید به دقت قالب گیری شده و به طور ایمن آزاد شوند.
سوالات متداول
هسته تلسکوپی در قالب های تزریقی برای چه کاری استفاده می شود؟
برای قالب گیری زیربرش های داخلی، جزئیات قفل فشاری، شیارهای داخلی و سایر ساختارهای داخلی پیچیده که نمی توان آنها را با یک هسته ثابت استاندارد آزاد کرد، استفاده می شود.
هسته تلسکوپی چگونه کار می کند؟
در طول قالب سازی برای ایجاد ویژگی گسترش می یابد و در طول باز شدن قالب عقب می کشد تا فضای لازم برای جدا کردن روان و ایمن از قالب را ایجاد کند.
آیا هسته تلسکوپی همانند یک درج قالب استاندارد است؟
خیر. می توان آن را یک درج متحرک در نظر گرفت، اما به طور دقیق تر به عنوان یک هسته متحرک یا بخشی از مکانیزم جدا کردن از قالب طبقه بندی می شود.
چه نوع قالب هایی معمولاً از هسته های تلسکوپی استفاده می کنند؟
آنها معمولاً در قالب های درپوش، قالب های پزشکی، قالب های بسته بندی لوازم آرایشی و سایر قالب های تزریق دقیق با زیربرش های داخلی یا ساختارهای داخلی دشوار استفاده می شوند.
آیا هسته تلسکوپی می تواند جایگزین اسلاید شود؟
در برخی کاربردهای موضعی یا محدود به فضا، بله. بسته به هندسه محصول و طراحی قالب، می تواند بخشی از عملکرد اسلاید یا اکشن جانبی را جایگزین کند.
پشتیبانی از تولید سفارشی
با تجربه گسترده در اجزای قالب سفارشی و قطعات قالب دقیق، هسته های تلسکوپی می توانند مطابق با ساختار محصول، طراحی قالب و الزامات ابعادی شما تولید شوند.
اگر قطعه شما شامل زیربرش های داخلی، شیارهای داخلی، حفره های عمیق یا ویژگی های آزادسازی دشوار باشد، یک راه حل هسته تلسکوپی سفارشی می تواند به بهبود عملکرد قالب، کیفیت قطعه و قابلیت اطمینان تولید کمک کند.
درخواست قیمت
به دنبال یک هسته تلسکوپی دقیق برای قالب های درپوش، قالب های پزشکی، قالب های بسته بندی لوازم آرایشی یا قطعات پلاستیکی سفارشی هستید؟
