قالب تزریق محصول 3C

قالب تزریق قطعه 3C دقیق | ابزارسازی سفارشی

مرور کلی محصول

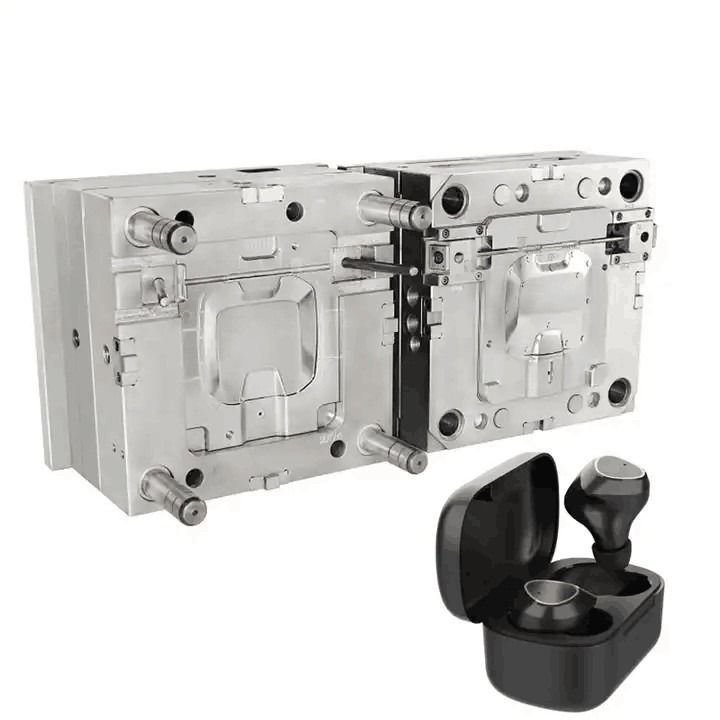

ما در طراحی و ساخت قالب‌های تزریقی سفارشی برای پوسته پلاستیکی هدفون‌های بلوتوث تخصص داریم که به طور گسترده در محصولات الکترونیکی مصرفی 3C استفاده می‌شوند.

پوسته‌های هدفون بلوتوث قطعاتی فشرده و حساس به ظاهر هستند که نیاز به موارد زیر دارند:

• دقت ابعادی بالا برای مونتاژ داخلی

• سطوح ظاهری تمیز برای نواحی قابل مشاهده خارجی

• ضخامت دیواره پایدار برای قالب‌گیری متعادل

• عملکرد قابل اعتماد در تولید انبوه

این نوع قالب تزریق قطعه 3C کاملاً مطابق با داده‌های سه‌بعدی مشتری و مشخصات فنی توسعه یافته و شامل طراحی قالب، ماشین‌کاری دقیق، مونتاژ و اعتبارسنجی آزمایشی است.

هدف ما ارائه قالب‌هایی است که نه تنها در نمونه‌سازی موفق باشند، بلکه در تولید انبوه نیز پایدار عمل کنند.

سناریوهای کاربرد

این قالب تزریق سفارشی معمولاً برای موارد زیر استفاده می‌شود:

• هدفون‌های بلوتوث با پوسته‌های پلاستیکی

• محفظه‌های هدفون TWS

• قطعات جعبه شارژ

• محفظه‌های کوچک الکترونیکی مصرفی دقیق

• قطعات پلاستیکی 3C حساس به ظاهر

این محصولات نیازمند کنترل تلرانس دقیق و کیفیت سطح ثابت هستند.

تمرکز مهندسی کلیدی قالب

قالب‌های تزریق برای پوسته‌های هدفون بلوتوث با قالب‌های صنعتی عمومی متفاوت هستند.
چالش‌های اصلی در کنترل ظاهر، تناسب دقیق و مدیریت اعوجاج نهفته است.

1) کنترل سطح ظاهری

پوسته‌های هدفون قطعات خارجی قابل مشاهده هستند. حتی عیوب جزئی سطح نیز غیرقابل قبول هستند.

• موقعیت دروازه بهینه شده برای کاهش خطوط جوش

• جریان متعادل کنترل شده برای به حداقل رساندن فرورفتگی‌ها

• پولیش دقیق حفره یا پرداخت بافت

• هم‌ترازی دقیق خط جدایش برای جلوگیری از فلش

پایداری سطح برای لوازم الکترونیکی مصرفی حیاتی است.

2) تناسب دقیق و دقت ساختاری

پوسته باید به طور دقیق با بردهای PCB، بلندگوها، باتری‌ها و قطعات داخلی مونتاژ شود.

• کنترل ابعادی دقیق ویژگی‌های داخلی

• طراحی مناسب ساختار قفل

• جبران انقباض در طول طراحی قالب

• هم‌ترازی پایدار قالب برای حفظ تلرانس مونتاژ

نرخ موفقیت مونتاژ مستقیماً به دقت قالب بستگی دارد.

3) کنترل دیواره نازک و تاب‌خوردگی

پوسته‌های هدفون بلوتوث اغلب دارای ساختارهای دیواره نازک هستند.

• سیستم رانر و دروازه متعادل

• چیدمان خنک‌کننده بهینه شده

• کنترل تنش در طول پر شدن

• تحلیل Moldflow در صورت نیاز

هدف حفظ پایداری ابعادی پس از قالب‌گیری است.

مشخصات قالب

• نوع قالب: قالب تزریق سفارشی برای محصولات 3C

• جنس محصول: پلاستیک (طبق مشخصات مشتری)

• نوع دروازه: دروازه جانبی / دروازه فرعی / دروازه پین پوینت / دروازه فن / دروازه مستقیم

• سیستم رانر: رانر داغ یا رانر سرد

• جنس قالب: 1.2343 ESR / NAK80 / S136 یا معادل آن

• پایه قالب: LKM / HASCO / DME / FUTABA

• عمر قالب: تا 1,000,000 شات (بسته به مواد و طراحی)

• فرمت نقشه پشتیبانی شده: STP / STEP / IGS / PRT / X_T

• حداقل سفارش: 1 مجموعه

قابلیت‌های تولید

کارخانه ابزارسازی ما از قالب‌های 3C تک حفره‌ای و چند حفره‌ای پشتیبانی می‌کند.

• حداکثر اندازه قالب: 2500 × 2000 × 1500 میلی‌متر

• دقت ماشین‌کاری: ±0.005 میلی‌متر

• دقت تزریق: ±0.03 میلی‌متر

• زمان تحویل: 25-45 روز، بسته به پیچیدگی قالب

تجهیزات داخلی شامل:

• مراکز ماشین‌کاری CNC با دقت بالا

• EDM و EDM آینه‌ای

• دستگاه‌های برش سیم

• دستگاه اندازه‌گیری مختصات (CMM)

هر قالب قبل از تحویل تحت بازرسی ابعادی و قالب‌گیری آزمایشی قرار می‌گیرد.

گردش کار پروژه

1. بررسی داده‌های سه‌بعدی و تحلیل DFM

2. تأیید طراحی ساختار قالب

3. آماده‌سازی فولاد و ماشین‌کاری خشن

4. ماشین‌کاری دقیق و EDM

5. مونتاژ و نصب قالب

6. آزمایش قالب و بهینه‌سازی پارامترها

7. بازرسی نهایی و حمل و نقل

این گردش کار ساختاریافته، تکرارهای آزمایشی را کاهش داده و کیفیت شات اول را بهبود می‌بخشد.

چرا با ما کار کنید

• تجربه در قالب‌های دقیق برای الکترونیک مصرفی 3C

• آشنایی با قطعات فشرده و حساس به ظاهر

• ماشین‌کاری پایدار با پشتیبانی تجهیزات دقیق داخلی

• ارتباط فنی شفاف در طول پروژه

• پشتیبانی پس از فروش یک ساله

ما بر قالب‌هایی تمرکز می‌کنیم که در تولید به طور قابل اعتماد عمل کنند، نه فقط در تأیید اولیه.

سوالات متداول فنی

س1: معمولاً چند بار قالب‌گیری آزمایشی قبل از تولید انبوه لازم است؟
تعداد آزمایش‌ها به پیچیدگی محصول و الزامات ظاهری بستگی دارد. با بررسی مناسب DFM و ارزیابی ساختاری، می‌توان نرخ موفقیت آزمایش اول را به طور قابل توجهی بهبود بخشید.

س2: آیا می‌توانید عیوب ظاهری مانند خطوط جوش و فرورفتگی‌ها را کنترل کنید؟
بله. طراحی دروازه، تعادل جریان و پرداخت حفره در طول طراحی قالب بهینه می‌شوند تا عیوب قابل مشاهده کاهش یابد. پولیش سطح یا کنترل بافت بر اساس استانداردهای ظاهری انجام می‌شود.

س3: آیا از پرداخت‌های سطحی با براقیت بالا یا بافت‌دار پشتیبانی می‌کنید؟
بله. سطوح حفره می‌توانند بر اساس مشخصات مشتری آینه‌ای پولیش شده یا بافت‌دار شوند.

س4: آیا این قالب می‌تواند به صورت قالب چند حفره‌ای طراحی شود؟
بله. بسته به حجم تولید و اندازه قطعه، هر دو پیکربندی تک حفره‌ای و چند حفره‌ای پشتیبانی می‌شوند.

س5: آیا پشتیبانی فنی پس از فروش در دسترس است؟
بله. ما پس از تحویل، کمک فنی برای بهینه‌سازی پارامترها و تنظیمات لازم قالب را ارائه می‌دهیم.

درخواست قیمت

برای دریافت قیمت برای قالب تزریق سفارشی پوسته پلاستیکی هدفون بلوتوث، لطفاً موارد زیر را ارائه دهید:

• فایل‌های سه‌بعدی محصول (STP / STEP / IGS و غیره)

• مشخصات مواد

• الزامات پرداخت سطح

• حجم تولید مورد انتظار

• زمان تحویل هدف

تیم مهندسی ما داده‌های شما را بررسی کرده و یک پیشنهاد دقیق قالب ارائه خواهد داد.
