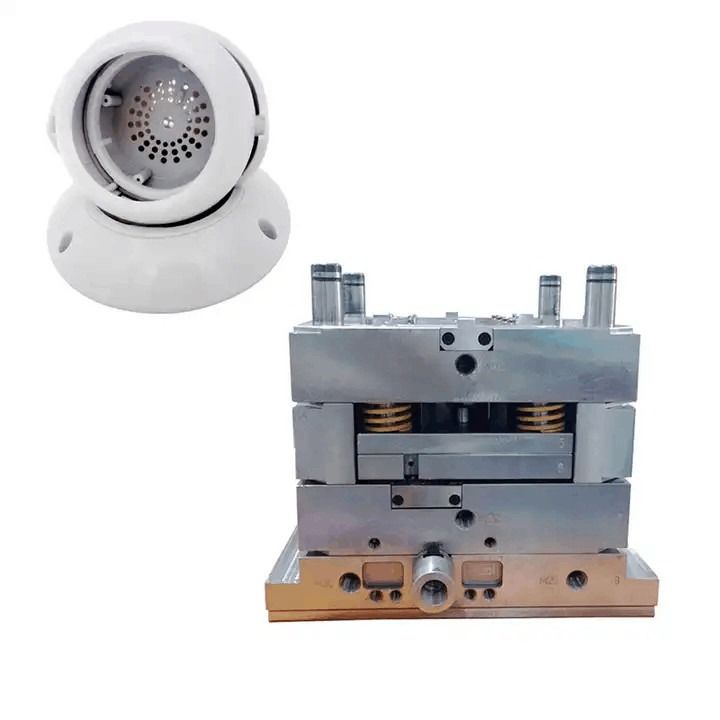

قطعات قالب بندی تزریق پلاستیکی دوربین

قالب گیری تزریقی دقیق برای محصولات الکترونیکی 3C

خلاصه ی محصول

ما تخصص داریمقطعات تزریق پلاستیکی دوربین برای محصولات الکترونیکی، ارائه قطعات پلاستیکی دقیق 3C برای الکترونیک مصرفی و دستگاه های هوشمند.

قطعات پلاستیکی مربوط به دوربین نیاز به ثبات ابعادی بالا دارند، به ویژه برای تراز لنز، تثبیت ساختاری و اجزای بیرونی.
راه حل های قالب بندی تزریقی ما برای پشتیبانی از:

• مناسب بودن ساختاری دقیق

• دقت تراز نوری

• تولید انبوه پایدار

• کیفیت سطح ثابت

ما هر دو قالب تزریق سفارشی و قطعات پلاستیکی را بر اساس نقشه های مشتری و مشخصات فنی تولید می کنیم.

حوزه های کاربرد

این محلول تزریق پلاستیکی دوربین به طور گسترده ای برای:

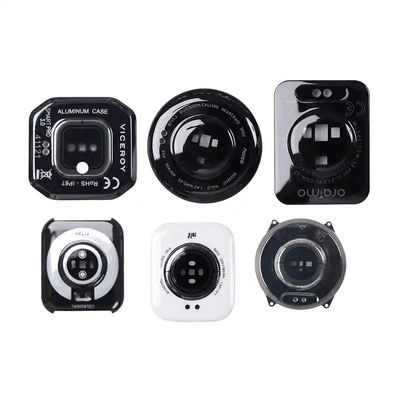

• ظرف های دوربین و پوشش های جلویی

• نگهدارنده های لنز و پشتیبان های داخلی

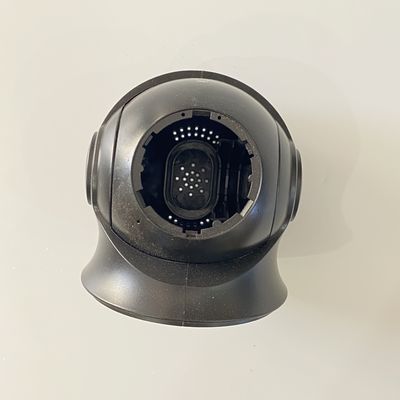

• محفظه های دوربین های امنیتی

• اجزای دستگاه های خانگی هوشمند

• قطعات پلاستیکی الکترونیک 3C با دقت کوچک

این قطعات اغلب شامل هندسه فشرده و تحمل سختگیرانه مونتاژ هستند.

تمرکز کلیدی مهندسی

قالب گیری تزریقی برای دوربین و محصولات الکترونیکی نیاز به کنترلدقت، تراز و کیفیت سطح.

1) دقت ابعادی برای تراز نوری

اجزای دوربین باید موقعیت دقیق بین ماژول های لنز و ساختارهای داخلی را حفظ کنند.

• کنترل تحملات سخت برای ابعاد بحرانی

• جبران انقباض در طول طراحی قالب

• تراز خط جدایی پایدار

• پوشش کنترل شده از طریق بهینه سازی خنک کننده

انحراف ابعاد ممکن است به طور مستقیم بر عملکرد تصویر تأثیر بگذارد.

2) کنترل کیفیت سطح و زیبایی

بسیاری از قطعات دوربین اجزای بیرونی قابل مشاهده هستند.

• موقعیت گیت بهینه شده برای کاهش خطوط جوش

• مسیر جریان متعادل برای جلوگیری از علائم غوطه ور

• پولیش کردن حفره های دقیق یا تکمیل بافت

• پیشگیری از فلش از طریق قرار دادن دقیق قالب

ثبات سطح برای محصولات الکترونیکی مصرفی ضروری است.

3) مدیریت هندسه کوچک و پیچیده

قطعات پلاستیکی دوربین اغلب شامل:

• دیوارهای نازک

• دنده های کوچک و ویژگی های پشتیبان

• ساختارهای سریع

• نقاط نصب داخلی

ساختار قالب باید تضمین کند که اخراج صاف و پر شدن پایدار بدون تغییر شکل باشد.

4) سازگاری مواد (ABS / TPU / TPR)

مواد متداول برای دوربین و قطعات 3C عبارتند از:

• ABS برای محفظه های سخت

• TPU برای قطعات محافظ انعطاف پذیر

• TPR برای کاربردهای نرم

طرح رانر و طراحی خنک کننده با توجه به رفتار مواد بهینه شده است.

مشخصات قالب و تولید

• نوع محصول: قطعات تزریق پلاستیکی دوربین

• فرآیند: قالب گذاری تزریقی

• مواد محصول: ABS / TPU / TPR / پلاستیک سفارشی

• نوع دروازه: دروازه جانبی / دروازه فرعی / دروازه نقطه پین / دروازه فن / دروازه مستقیم

• سیستم رانر: رانر داغ یا رانر سرد

• فولاد قالب: 1.2343 ESR / NAK80 / S136 یا معادل آن

• پایه قالب: LKM / HASCO / DME / FUTABA

• طول عمر قالب: تا 1 سال000،000 چرخه

• فرمت های طراحی پشتیبانی شده: STP / STEP / IGS / PRT / X_T

• مقدار تولید: 1 مجموعه (قالب)

ظرفیت تولید

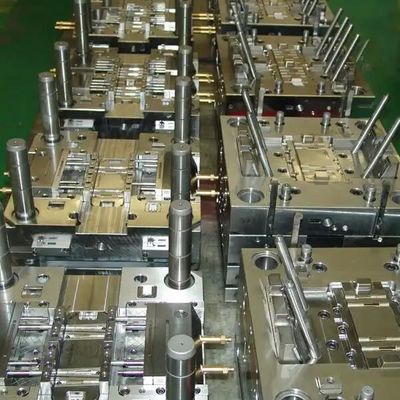

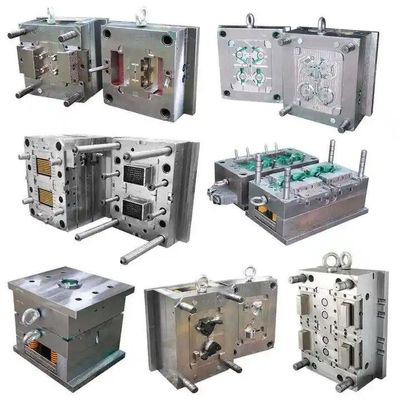

ما از تولید قالب های تک و چند حفره پشتیبانی می کنیم.

• حداکثر اندازه قالب: 2500 × 2000 × 1500 میلی متر

• دقت ماشینکاری: ±0.005 mm

• دقت تزریق: ±0.03 mm

• زمان تولید قالب: 25-45 روز بسته به پیچیدگی

تجهیزات دقیق داخلی شامل:

• مراکز ماشینکاری CNC

• EDM و EDM آینه

• ماشین های برش سیم

• دستگاه اندازه گیری مختصات (CMM)

تمام قالب ها قبل از ارسال از بازرسی ابعاد و تایید قالب آزمایشی برخوردار هستند.

جریان کار پروژه

1. بررسی داده های محصول و تجزیه و تحلیل DFM

2. تأیید طرح ساختار قالب

3. ماشینکاری دقیق و EDM

4. جمع آوری قالب و نصب آن

5. قالب گیری آزمایشی و تأیید ابعاد

6. بهینه سازی و تصویب نهایی

این فرآیند ساختاری خطر توسعه را کاهش می دهد و ثبات تولید را بهبود می بخشد.

چرا خدمات تزریق ما را انتخاب کنید

• تجربه در قطعات پلاستیکی دقیق 3C و دوربین

• دقت ماشینکاری و قالب گیری پایدار

• پشتیبانی از توسعه محصولات الکترونیکی سفارشی

• سیستم کنترل کیفیت ساختاری

• مدیریت جامع زنجیره تامین

• پشتیبانی فنی پس از فروش یک ساله

تمرکز ما بر عرضه ابزار قابل اعتماد و قطعات پلاستیکی برای تولید انبوه است.

سوالات فنی

س1: آیا می توانید تحمل ابعاد را برای مناطق تراز لنز کنترل کنید؟
بله، ویژگی های مهم در طول ماشینکاری به شدت کنترل می شوند و در طول قالب گیری آزمایشی تأیید می شوند.

Q2: آیا قطعات کوچک و نازک دوربین پشتیبانی می شود؟
بله، طرح قالب و پارامترهای تزریق برای ساختارهای نازک و فشرده بهینه شده است.

Q3: آیا شما تولید قالب و تولید تزریق را ارائه می دهید؟
آره، ما هم از توليد ابزار و هم از توليد قطعات پلاستيکي پشتیبانی ميکنيم

س4: آیا می توان قالب های چند حفره ای را توسعه داد؟
بله، بسته به حجم تولید، پیکربندی های چند حفره ای در دسترس هستند.

س5: چگونه کیفیت سطح را تضمین می کنید؟
از طریق طراحی بهینه گیت، پولیش حفره و کنترل دقیق قالب

درخواست نقل قول

برای دریافت یک پیشنهاد برایقطعات قالب بندی تزریق پلاستیکی دوربینلطفاً این موارد را ذکر کنید:

• فایل های محصول سه بعدی

• مشخصات مواد

• الزامات پایان سطح

• حجم تولید سالانه تخمین زده شده

• برنامه تحویل هدف

تیم مهندسی ما پروژه شما را بررسی خواهد کرد و یک پیشنهاد دقیق ارائه خواهد داد.
